Odnosi się do stosowania maszyn sterowanych komputerowo (CNC) do cięcia, kształtowania i wiercenia FR4 (laminatu z żywicy epoksydowej wzmocnionego włóknem szklanym, trudnopalnego) w celu produkcji precyzyjnych izolatorów elektronicznych, wsporników płytek PCB i różnych części mechanicznych o doskonałej wytrzymałości, właściwościach elektrycznych i odporności na wilgoć.

Pierwszy, FR4 to materiał trudnopalny składający się z żywicy epoksydowej i tkaniny z włókna szklanego. Litera „FR” w oznaczeniu oznacza trudnopalność, a „4” wskazuje jego klasę. Jest stosowany głównie jako podłoże do płytek drukowanych (PCB) oraz surowiec do produkcji różnych elementów izolacyjnych. Charakteryzuje się wysoką wytrzymałością mechaniczną, stabilnymi właściwościami elektrycznymi i dobrą odpornością na ciepło, spełniając normę trudnopalności UL94 V-0.

Dlaczego więc warto używać CNC do obróbki FR4?

1. Wysoka precyzja: Materiał FR4 jest podatny na rozwarstwienie, jeśli proces laminowania jest nierównomierny. CNC wykorzystuje programy komputerowe do sterowania narzędziami skrawającymi, a prędkość i posuw mogą być precyzyjne do kilku miejsc po przecinku, co pozwala ograniczyć błąd obróbki do ±0,02 mm. Jest to trudne do osiągnięcia przy użyciu tradycyjnych metod ręcznych lub standardowych obrabiarek.

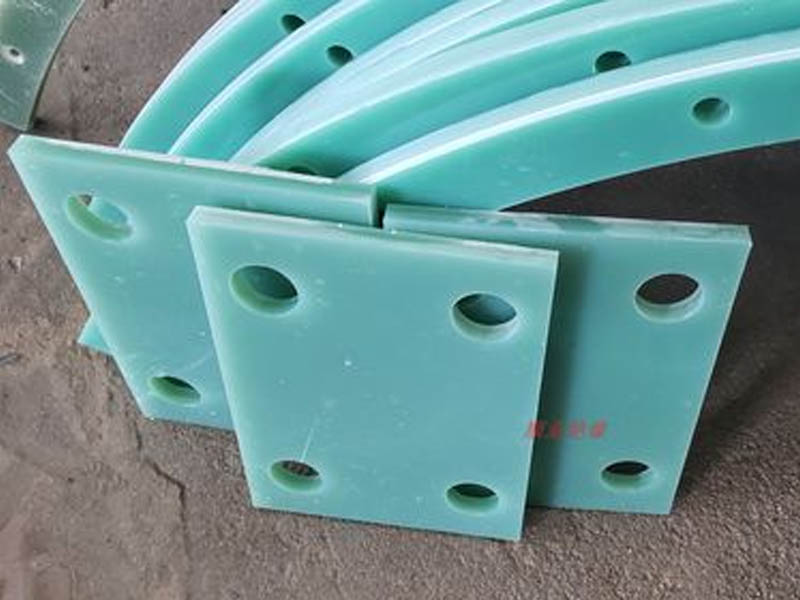

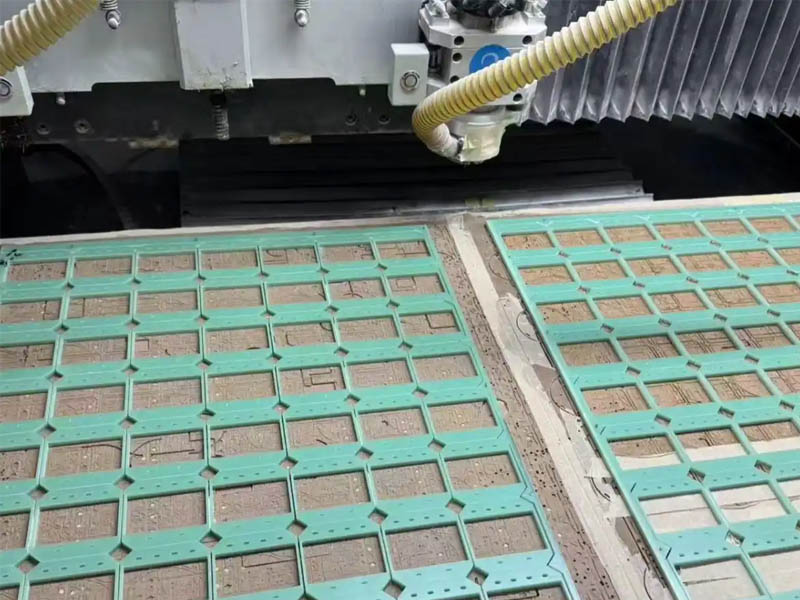

2. Wysoka wydajność: CNC może pracować automatycznie i w trybie ciągłym, wykonując wiercenie, frezowanie i cięcie w jednym cyklu. Może również pracować 24 godziny na dobę, co czyni go szczególnie przydatnym w produkcji masowej. Na przykład, podczas produkcji elementów izolacyjnych do kloszy LED, po wierceniu można wykonać frezowanie, aby uzyskać okrąg, co jest szybkie i powtarzalne.

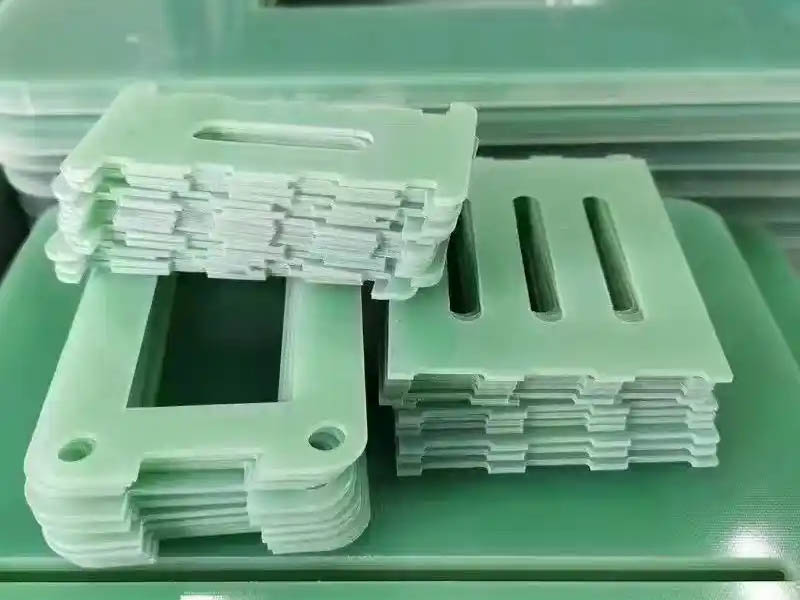

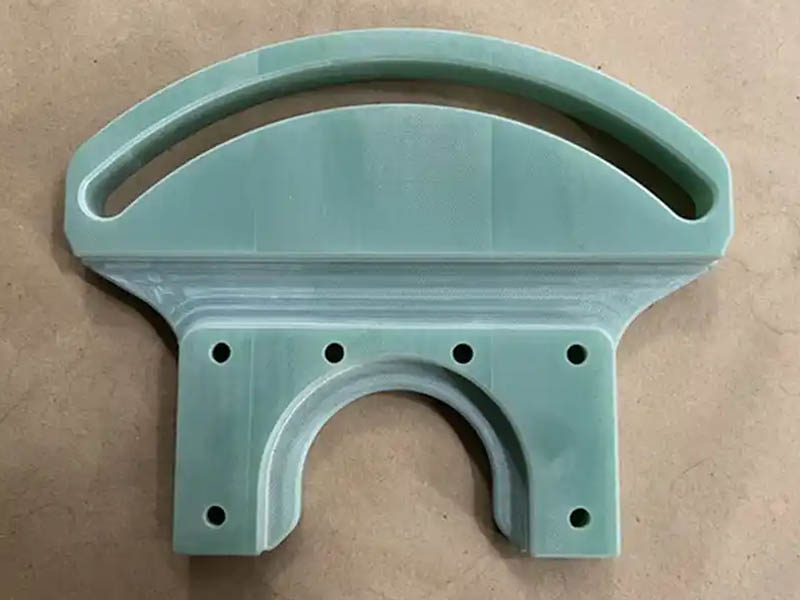

3. Wszechstronność: Można go obrabiać mechanicznie w różne, złożone kształty. FR4 jest często wykorzystywany do produkcji uszczelek izolacyjnych i przegród, które mogą mieć nieregularne otwory, zakrzywione powierzchnie lub struktury cienkościenne. Wieloosiowe połączenia i możliwości programowania CNC z łatwością radzą sobie z tymi zadaniami, co jest wadą tradycyjnych tokarek i frezarek.
